Espacement
Le DSFR propose un système de dimension d'espacement et de marge qui s’appuie sur les multiples de 8 (le système “8 point grid”).
Règles d’espacement
Ce système d’espacement permet de garantir une homogénéité, cohérence et consistance des interfaces conçues. Cela dans le but d'améliorer l’UX et de faciliter la conception et le développement.
Nous utilisons des multiples de 4px pour définir les marges, auxquels s’ajoutent les espacements de -6px, -2px, 2px, et 6px afin de gérer tous les cas de figure les plus courants.

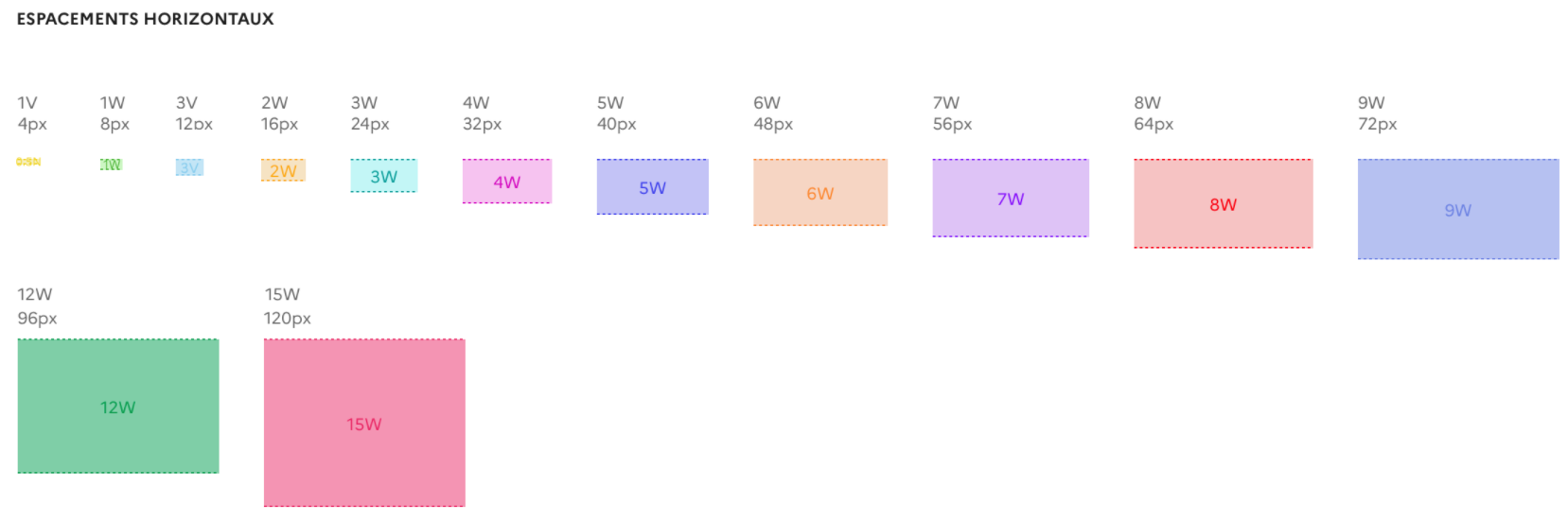

Espacement horizontaux

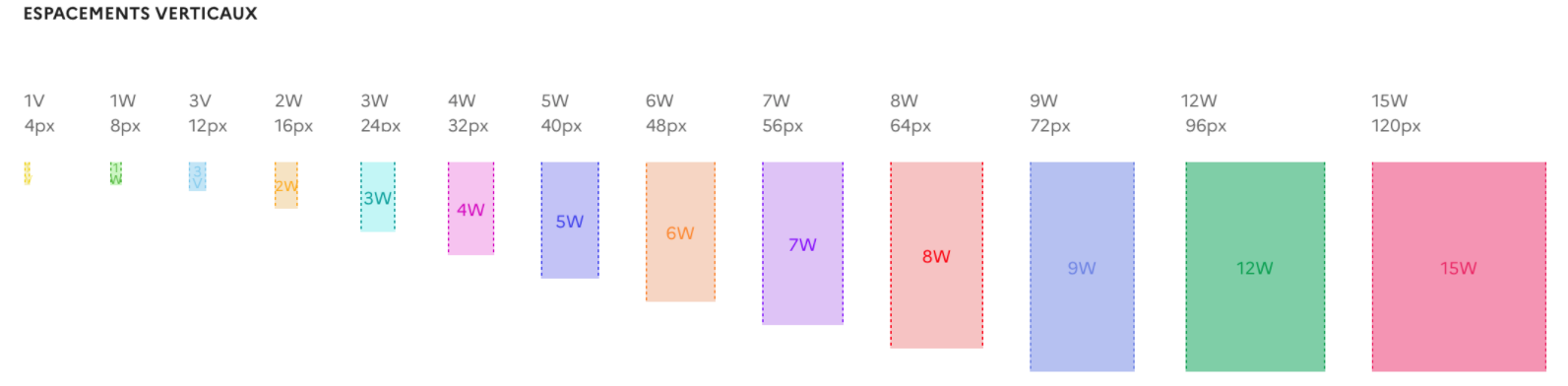

Espacement verticaux
Dans le code, les espacements sont exprimés en Rem. Voici la correspondance des pixels en Rem.
La nomenclature “v” indique un multiple de 4 et “w” un multiple de 8 (la nomenclature en "w" est dépréciée).
La nomenclature “n” indique un espacement négatif, et la valeur “0” ne requiert pas d'unité.
| Nom (token) | Espace en rem | Espace en pixel |
|---|---|---|
| n8v | -2 | -32 |
| n7v | -1.75 | -28 |
| n6v | -1.5 | -24 |
| n5v | -1.25 | -20 |
| n4v | -1 | -16 |
| n3v | -0.75 | -12 |
| n2v | -0.5 | -8 |
| n1-5v | -0.375 | -6 |
| n1v | -0.25 | -4 |
| n0-5v | -0.125 | -2 |
| 0 | 0 | 0 |
| 0-5v | 0.125 | 2 |
| 1v | 0.25 | 4 |
| 1-5v | 0.375 | 6 |
| 2v | 0.5 | 8 |
| 3v | 0.75 | 12 |
| 4v | 1 | 16 |
| 5v | 1.25 | 20 |
| 6v | 1.5 | 24 |
| 7v | 1.75 | 28 |
| 8v | 2 | 32 |
| 9v | 2.25 | 36 |
| 10v | 2.5 | 40 |
| 11v | 2.75 | 44 |
| 12v | 3 | 48 |
| 13v | 3.25 | 52 |
| 14v | 3.5 | 56 |
| 15v | 3.75 | 60 |
| 16v | 4 | 64 |
| 17v | 4.25 | 68 |
| 18v | 4.5 | 72 |
| 19v | 4.75 | 76 |
| 20v | 5 | 80 |
| 21v | 5.25 | 84 |
| 22v | 5.5 | 88 |
| 23v | 5.75 | 92 |
| 24v | 6 | 96 |
| 25v | 6.25 | 100 |
| 26v | 6.5 | 104 |
| 27v | 6.75 | 108 |
| 28v | 7 | 112 |
| 29v | 7.25 | 116 |
| 30v | 7.5 | 120 |
| 31v | 7.75 | 124 |
| 32v | 8 | 128 |
Titres et paragraphes
Les espacements sous les titres et les paragraphes de texte - margin-bottom - sont :
| éléments | Token / px / rem |
|---|---|
| Titres (h1 - h6) | 6v / 24px / 1,5rem |
| Titres alternatifs | 8v / 32 px / 2rem |
| paragraphes de texte (xl - xs) | 6v / 24px / 1,5rem |
Voir le détail sur la documentation de la Typographie
Règles d’utilisation
Espacement
Chaque partie de l'interface utilisateur doit être intentionnellement conçue, y compris l'espace vide entre les éléments. Les espacements permettent de :
Créer des relations
- Utilisez des espacements faibles entre plusieurs composants pour signaler qu’ils sont liés, ou font partie d’un même groupe (exemple : champs de formulaire) ;
- Utilisez des espacements importants pour mettre en évidence un élément indépendant du reste de la page (exemple : call to action).
Créer des hiérarchies
- Augmentez les espacements autour d’un composant clé de votre page permet d’améliorer sa visibilité.
Classes CSS
Des classes utilitaires sont présentes au sein du DSFR afin de
mettre en place ces espacements de manière simplifiée. Il est de
ce fait possible par exemple, d’ajouter un espacement en bas d’un
bloc de 40 pixels par exemple, en utilisant la classe
.fr-mb-10v.
Ces classes existent pour les propriétés de padding et de margin, pour les directions top, right, bottom et left.
Propriété de padding et margin
| Valeur possible | Diminutif de la valeur | Exemple |
|---|---|---|
| Margin | m |
fr-m-1v
correspond a une marge externe (margin) de 1v sur
tous les cotés
|
| Padding | p |
fr-p-1v
correspond a une marge interne (padding) de 1v sur
tous les cotés
|
Propriété de direction : top, bottom, right, left
| Valeur possible | Diminutif de la valeur | Exemple |
|---|---|---|
| Top | t |
fr-mt-1v
correspond a une margin top de 1v
|
| Bottom | b |
fr-mb-1v
correspond a une margin bottom de 1v
|
| Left | l |
fr-ml-1v
correspond a une margin left de 1v
|
| Right | r |
fr-mr-1v
correspond a une margin right de 1v
|
| Top + bottom | y |
fr-my-1v
correspond a une margin top et bottom de 1v
|
| Left+right | x |
fr-mx-1v
correspond a une margin left et right de 1v
|
| Top + Bottom + Left + Right |
fr-m-1v
correspond a une margin de tous les coté de 1v
|
Propriété de point de rupture : md
| Valeur possible | Diminutif de la valeur | Exemple |
|---|---|---|
| md | md |
fr-mt-md-1v
correspond a une margin top de 1v à partir du point
de rupture md.
|
Valeurs spéciales
| Valeur possible | Diminutif de la valeur | Exemple |
|---|---|---|
| négative | n |
fr-m-n1v
correspond a une margin négative de tous les cotés
de 1v.
fr-mb-n1v
correspond a une margin bottom négatif de - 1v
|
| nulle | 0 |
fr-m-0
correspond à une marge à 0 de tous les cotés.
|
| auto | auto |
fr-m-auto
correspond à une marge "auto" de tous les cotés.
|
